Die richtige Revisionsklappe: Darauf muss man achten

Wandöffnungen gehören zwar zur Standardausrüstung im Trockenbau, die Qualität der angebotenen Produkte ist jedoch sehr unterschiedlich. Wir geben Hinweise zur Auswahl der richtigen Klappe und erklären, was eine hochwertige Revisionsklappe ausmacht: Damit die erste Klappe die einzige bleibt.

Aufgabe und Prinzip der Revisionsklappe sind schnell beschrieben: Sie wird bei Bedarf geöffnet, um die im Hohlraum dahinter befindliche Technik zu kontrollieren oder zu warten. Voraussetzung dafür aber ist, dass Deckenplanung und Haustechnikplanung so erfolgreich zusammengearbeitet haben, dass die Revisionsklappe genau dort positioniert ist, wo sich im Decken- oder Wandhohlraum die Technik befindet. Doch diese Voraussetzungen sind in der Praxis nicht immer gegeben.

Fall 1: Es kann sein, dass durch Umplanungen am Bau der Standort einer Platte verschoben werden muss. In diesem Fall kann man nur hoffen, dass es an dieser Stelle niemals ernste Probleme mit der Technik geben wird, weil die Leitungen unter Umständen nicht mehr so erreicht werden können, dass eine Wartung oder Reparatur möglich ist.

Fall 2: Die Haustechnik ist im Hohlraum „gewandert“. Die laut Plan montierte Klappe führt nun ins Leere.

Fünf Punkte, die eine gute Revisionsklappe im Trockenbau ausmachen (und in oben genannten Fällen hilfreich sein können):

  • Eine gute Revisionsklappe sollte sich sowohl in Stärke als auch Format an die Gegebenheiten vor Ort anpassen lassen. Der Anschlag sollte sich von links auf rechts umsetzen lassen. So kann man im Notfall auf eine neue Montagesituation reagieren.

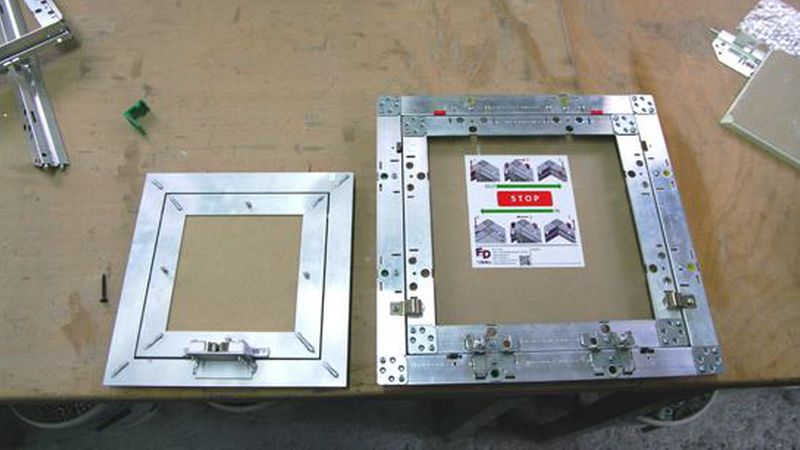

  • Qualitätsprodukte sind geschraubt und nicht verschweißt. So können die Platten auseinander gebaut werden. Teile lassen sich einfach austauschen oder nachrüsten.

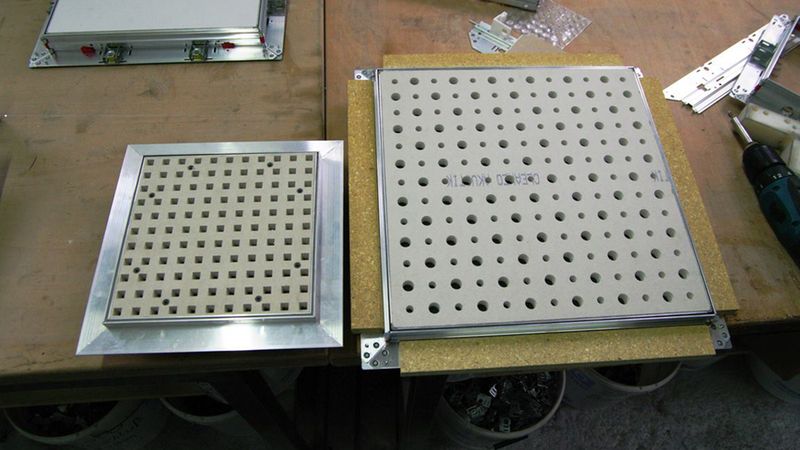

  • Vordefinierte Schraubpunkte helfen bei der Montage.

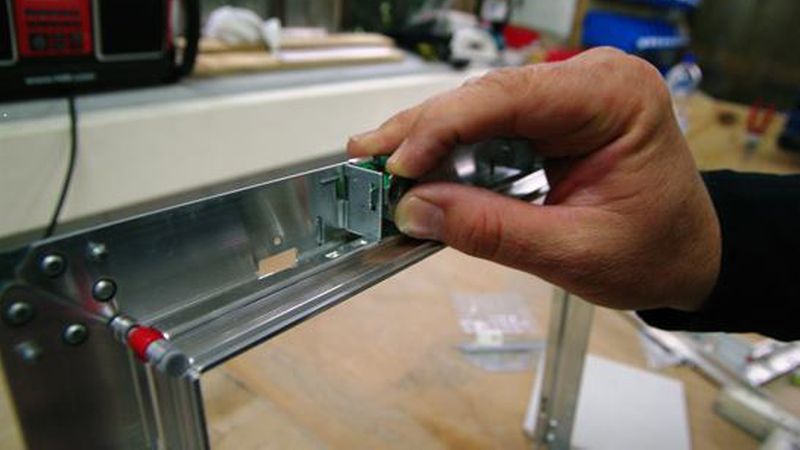

  • Der Steg des Rahmens sollte so hoch sein, dass er alle gängigen Plattenstärken aufnehmen kann.

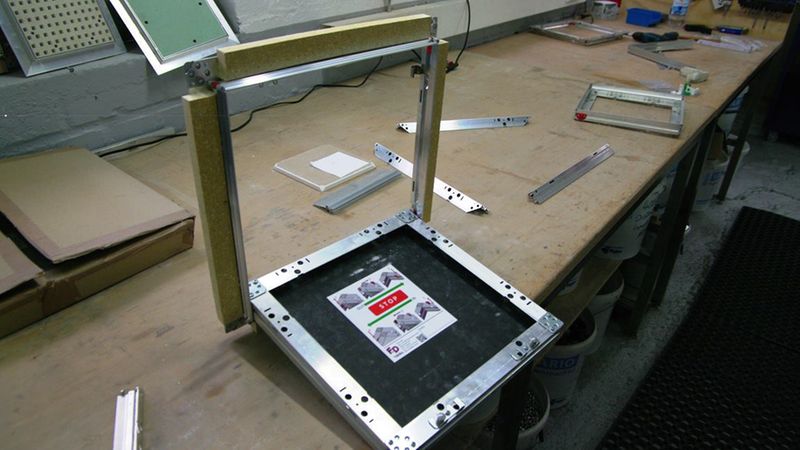

  • Der Schließmechanismus muss einfach, fehlertolerant und dauerhaft funktionsfähig sein.

Klappen nach Maß

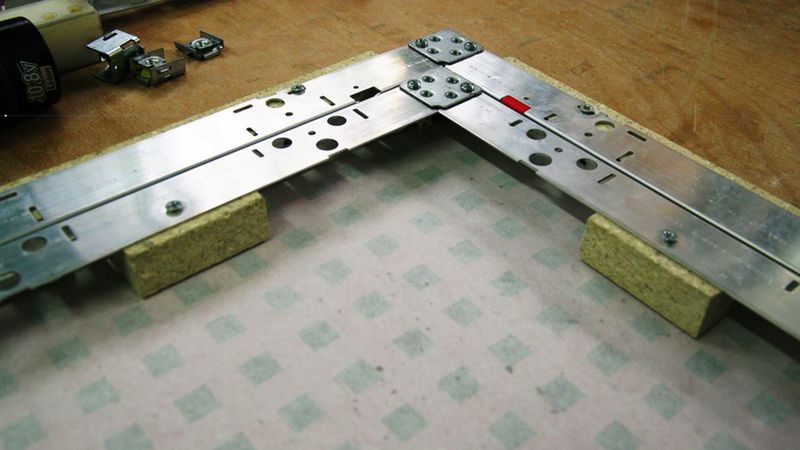

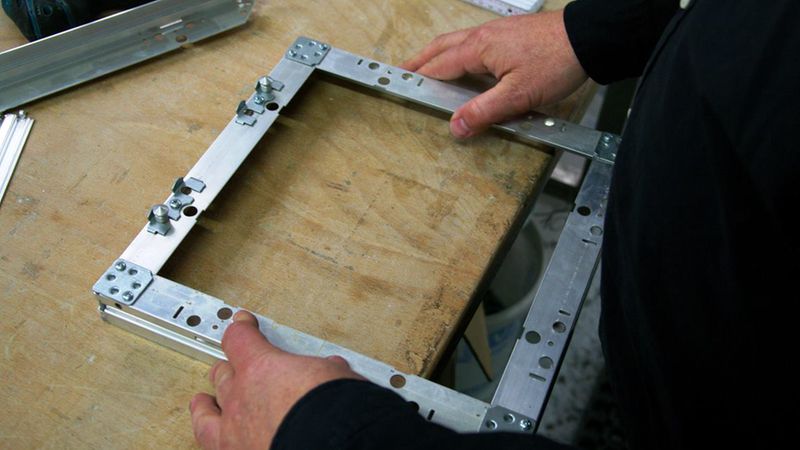

Für den Beitrag hat der Autor die Firma F&D in Datteln besucht. F&D stellt Klappen her, die aus gestanzten und gefalzten Aluminiumblechen bestehen. Für die einflügelige Klappe liegt die maximale Größe bei 100 cm × 100 cm; es sind aber auch mehrflügelige Klappen in einer Größe von 30 cm bis 120 cm in der Breite und von 30 cm bis unendlich in der Länge lieferbar. Sie erfüllen alle oben genannten Anforderungen.

Die Klappen sind weder auf einen bestimmten Plattenhersteller konfiguriert noch auf einen speziellen Materialtypus.

www.plan-fd.de

Autor:

Klaus Köpplin
Redaktion Trockenbau Akustik

6. Mai 2020

zuletzt editiert am 26.01.2022
